3-Arm-Innengreifer zum formschlüssigen Heben von Lasten mit Bohrungen
Tiger 3-Arm-Innengreifer JU-3 mit Unterfasspallen und integriertem Betätigungsgriff
Produktmerkmale
- Tiger Innengreifer für den Kranbetrieb
- Aufhängung für Einfachhaken DIN 15401
- Formschlüssige Lastanhebung
- Oberfläche: in RAL 1004 (Goldgelb) lackiert
Produktbeschreibung
Tiger Innegreifer JU-3 zum sicheren Heben von Lasten mit durchgehenden Bohrungen.
Ausführungsart für Lasten mit durchgehenden Bohrungen, dessen Mittelachse mit der Lastschwerpunkt-Achse übereinstimmt.

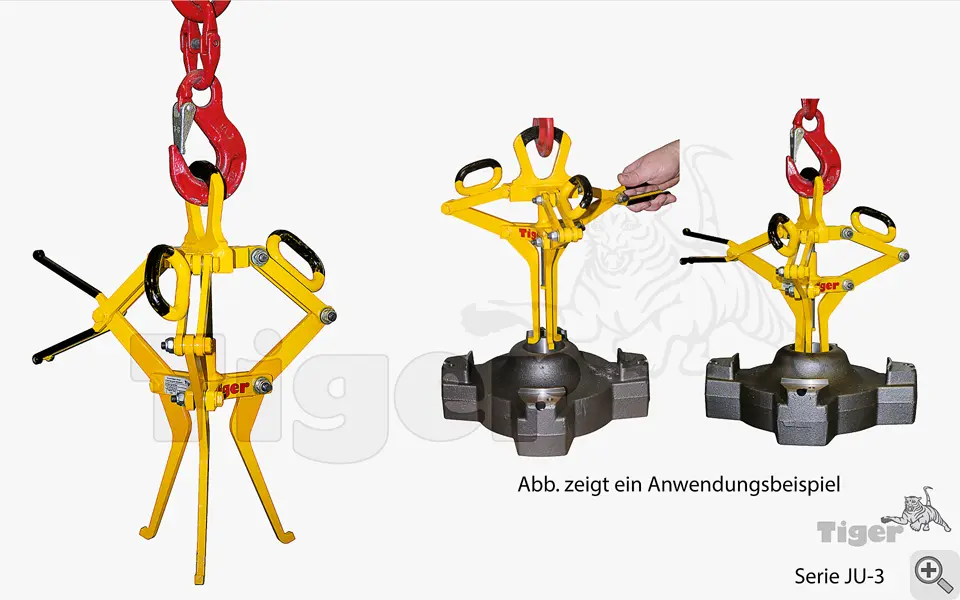

Einfaches und schnelles Handling. Der Greifer kann aus der hängenden Position angeschlagen werden. Es ist kein Absetzen notwendig.
Das Öffnen und Schließen des Greifers erfolgt per Handbetätigung des Werkers sicherer, formschlüssiger Greifvorgang.
Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.
Gerne passen wir unsere Tiger Hebegreifer aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!
Optionen
- Höhere Traglasten
- Andere Abmessungen
- Ausführung aus Edelstahl
- Mit eingebautem Klemmhebel zu Fixierung der Greifposition (kein Aushängen der Last möglich)
- Aufhängung als Manukuppler Typ MK (Kupplungsstift an Stelle einer Kranaufhängung)
Lieferumfang
- Tiger Innengreifer JU-3
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!
Variante JU-3-012-60/150
| Traglast: | 120 [kg] |
|---|---|
| Oberfläche: | RAL 1004 (Goldgelb) lackiert |
| Aufnahmeart: | mit Kranöse |
| Ausführung: | Standard |

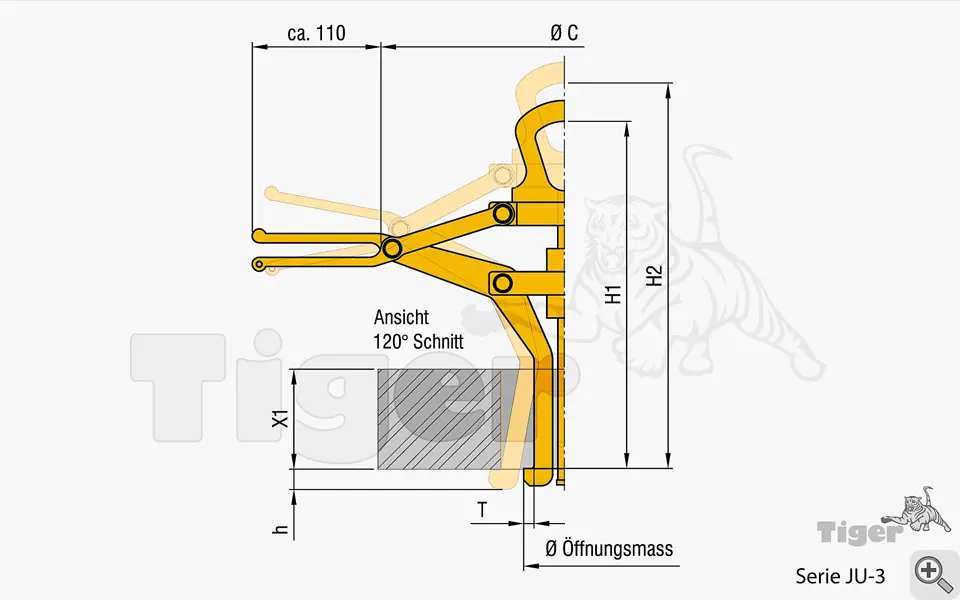

| benötigte Unterfasshöhe h: | 20 [mm] |
| c: | 320 [mm] |
| Greifbereich-Ø: | 60-150 [mm] |
| H1 - H2: | 305 - 370 [mm] |
| Material: | Stahl |
| max. Greifguthöhe X1: | 110 [mm] |
| Mit Taktautomat?: | Nein |
| Transportart: | heben |
| Unterfasstiefe T: | 9 [mm] |
| Eigengewicht: | 4 [kg] |

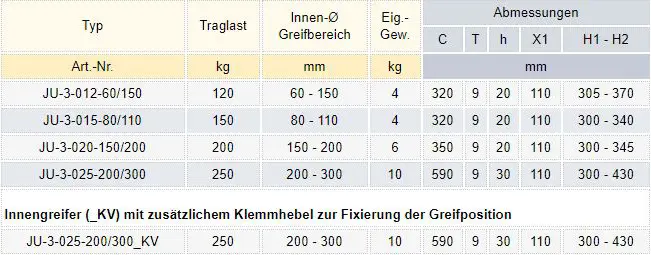

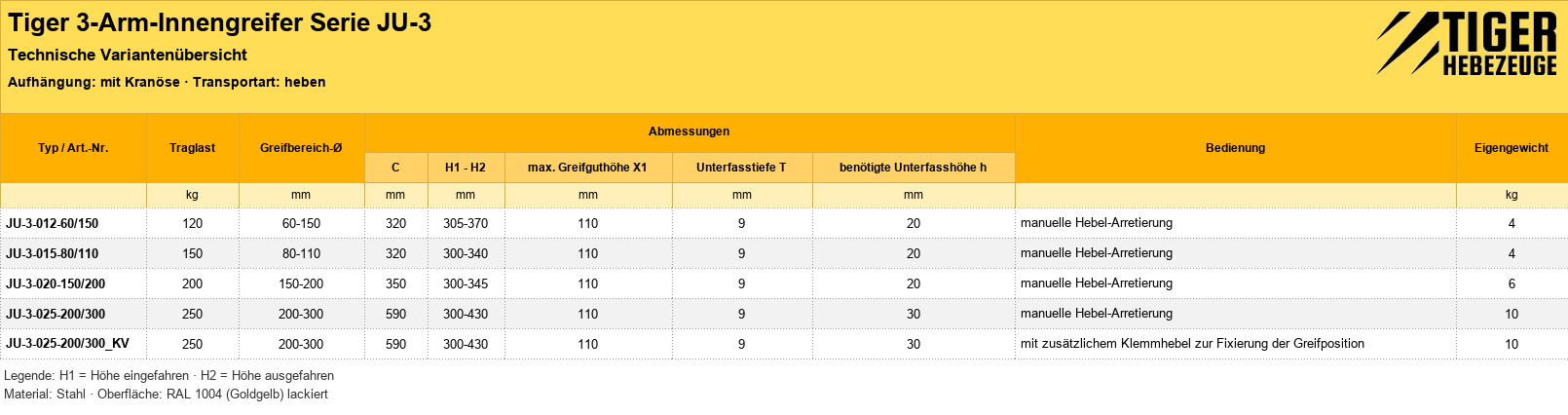

| Produktnummer | Ausführung | Greifbereich-Ø | Traglast | Preis | |
|---|---|---|---|---|---|
| JU-3-012-60/150 | Standard | 60-150 [mm] | 120 [kg] | 1.504,00 € | Übernehmen |
| JU-3-015-80/110 | Standard | 80-110 [mm] | 150 [kg] | 1.695,00 € | Übernehmen |
| JU-3-020-150/200 | Standard | 150-200 [mm] | 200 [kg] | 1.752,00 € | Übernehmen |
| JU-3-025-200/300 | Standard | 200-300 [mm] | 250 [kg] | 1.983,00 € | Übernehmen |
| JU-3-025-200/300_KV | mit zusätzlichem Klemmhebel zur Fixierung der Greifposition | 200-300 [mm] | 250 [kg] | 2.045,00 € | Übernehmen |
