3-Arm-Innengreifer mit verstellbarer Eintauchtiefe und Unterfasspallen
Treffen Sie Ihre Auswahl:
Serie:
J-3-SU-VET
J-3-SU-VET
Ausgewählte Variante:
J-3-SU-VET-020-160/185_E45-120P80

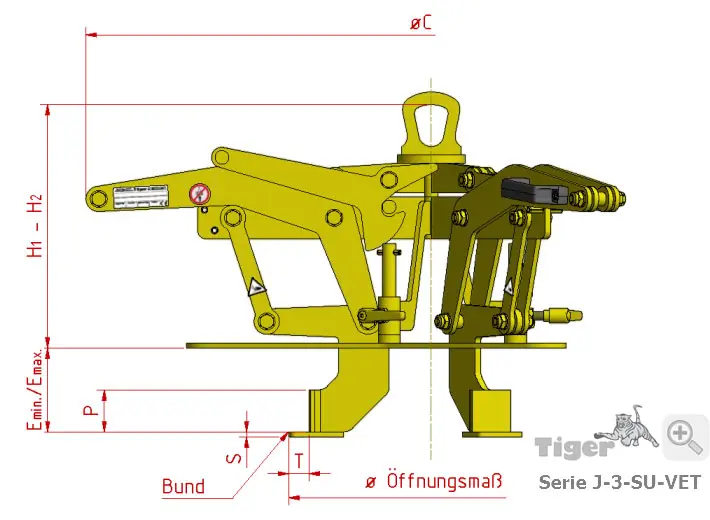

Tiger 3-Arm-Innengreifer J-3-SU-VET mit einem Bund unterhalb der Greifbacke und stufenlos einstellbarer Eintauchtiefe
Produktmerkmale
- Tiger 3-Arm-Innengreifer für den Kranbetrieb
- Aufhängung für Einfachhaken DIN 15401
- Formschlüssige Lastanhebung
- Stufenlos verstellbare Abstützung
- Oberfläche: in RAL 1004 (Goldgelb) lackiert
Produktbeschreibung
Zum Heben von hohlen und unterschiedlich hohen Werkstücken wird dieser Tiger Innengreifer J-3-SU-VET mit verstellbarer Abstützung eingesetzt.
Die verstellbare Abstützung ermöglicht eine stufenlose Einstellung der Eintauchtiefe (Maß E).
Dadurch können die Greifbacken an genau definierten Greifpunkten das Greifgut aufnehmen.
Durch die 3-Arm-Ausführung ist ein hohes Maß an Sicherheit gewährleistet, da das Greifgut immer zentral (innerhalb der Bohrung) gegriffen wird, wodurch ein Aushebeln verhindert wird.
Durch die formschlüssige Lastanhebung wird ein Aushängen (Abrutschen) des Greifgutes verhindert.
Für die einwandfreie Funktion des Greifers muss unter dem Greifgut ein Freiraum von ca. 20 bis 30 mm gewährleistet werden.
Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.
Gerne passen wir unsere Tiger Hebegreifer aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!
Optionen
- Höhere Traglasten
- Andere Innengreifbereiche
- Fernbedienbarkeit durch Takt-Automatik (anstelle der manuellen Arretierung)
Lieferumfang
- Tiger Innengreifer J-3-SU-VET
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Variante J-3-SU-VET-020-160/185_E45-120P80
| Traglast: | 200 [kg] |
|---|---|
| C: | 390 [mm] |
| Eigengewicht: | 15 [kg] |
| Eintauchtiefe E: | 45-120 [mm] |
| Greifbereich-Ø: | 160-185 [mm] |
| H1 - H2: | 230 - 360 [mm] |
| Material: | Stahl |
| Oberfläche: | RAL 1004 (Goldgelb) lackiert |
| Pallenhöhe P: | 80 [mm] |
| S: | 6 [mm] |
| T: | 10 [mm] |

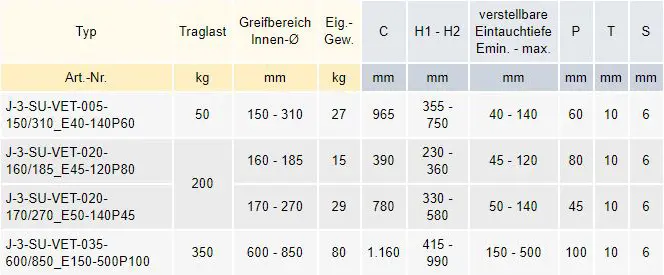

| Produktnummer | Eintauchtiefe E | Greifbereich-Ø | Traglast | Preis | |
|---|---|---|---|---|---|
| J-3-SU-VET-005-150/310_E40-140P60 | 40-140 [mm] | 150-310 [mm] | 50 [kg] | 3.475,00 € | Übernehmen |
| J-3-SU-VET-020-160/185_E45-120P80 | 45-120 [mm] | 160-185 [mm] | 200 [kg] | 3.520,00 € | Übernehmen |
| J-3-SU-VET-020-170/270_E50-140P45 | 50-140 [mm] | 170-270 [mm] | 200 [kg] | 3.590,00 € | Übernehmen |
| J-3-SU-VET-035-600/850_E150-500P100 | 150-500 [mm] | 600-850 [mm] | 350 [kg] | 4.700,00 € | Übernehmen |
